旋挖钻机钢丝绳在使用过程中出现的问题案例分析：
旋挖钻机钢丝绳使用过程中经常会出现这样那样的问题，客户也会咨询绳子出现问题的情况下面就旋挖钻机钢丝绳使用过程中出现的问题进行一下汇总：
图1至图10给出了钢丝绳出现变形现象的典型图例。

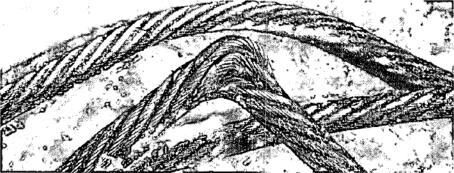

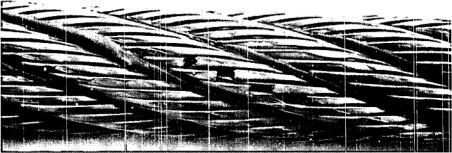

图1 钢丝挤出
分析：钢丝绳钢丝挤出变形常因受力不均载荷引起。

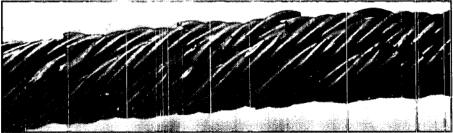

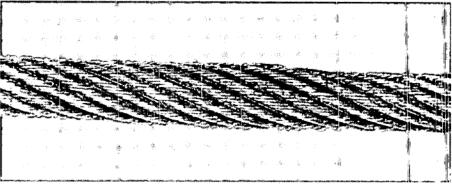

图2 钢丝绳笼状畸变
分析：这种变形出现在具有钢芯的钢丝绳上。当外层绳股发生脱节或变得比内部绳股长的时候就会发生这种变形。具体分析请见：钢丝绳散股和“鸟笼”的形成及预防措施
提示：当钢丝绳出现笼形畸变时，钢丝绳就立即报废。

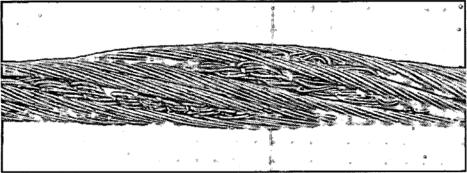

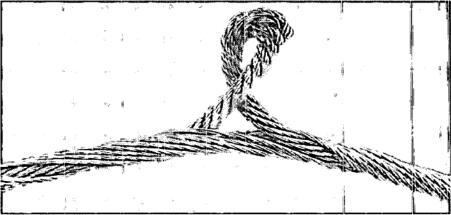

图3 钢丝绳弯折

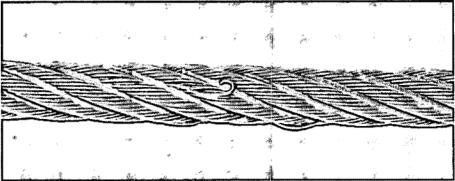

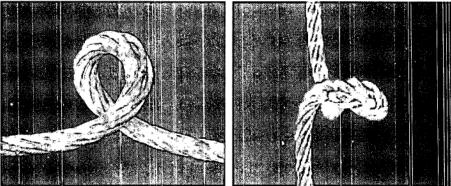

图4 扭结

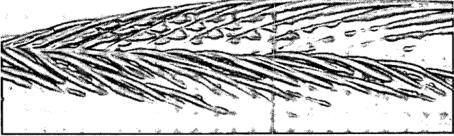

图5 阻旋转钢丝绳内部股绳突出
分析：1. 安装：没按规范放线，额外增加应力，运行后内外层不同步，导致中心股突出。
2. 钢丝绳使用终端是否固定，使用中如没固定，加上滑轮沟槽R偏小，钢丝绳随着收放，会逐步向钢丝绳松捻的方向旋转，旋转到一定限度，内层股就会应力聚集，导致中心股突出。也就是通常说的滑轮与绳径不匹配，具体分析请见：
提示：当钢丝绳出现股绳突出时，钢丝绳就立即报废。

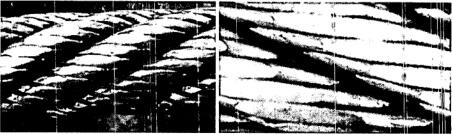

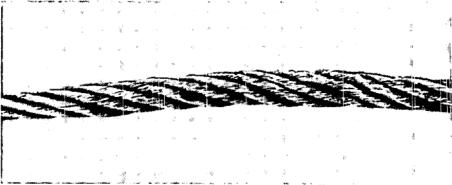

图6 疲劳断丝
a.压实股填塑钢丝绳疲劳断丝
b.钢芯疲劳断丝
c. 绳芯外露及疲劳断丝

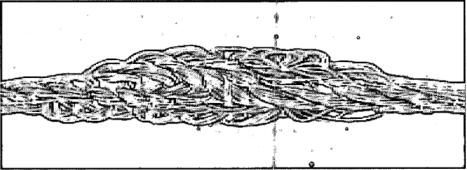

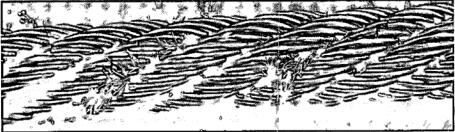

图7 压痕
分析：外层股间相互挤压，也就是压溃。钢丝绳在卷筒上卷乱后容易产生压溃现象。钢丝绳在卷筒上卷乱时，相互倾轧，在操作时会发出“轧吱轧吱”的声响。由压溃造成的钢丝绳损伤会在局部迅速出现断丝与压扁的痕迹。
图8 长度堆积
a. 外层股由于剧烈移动时多余的长度堆积在芯子上。
b. 被扭转的钢丝绳堆积在滑轮某一点上，导致钢芯产生了多余的股长。
分析：1. 安装：没按规范放线，额外增加应力，运行后内外层不同步，导致中心股突出。
2. 钢丝绳使用终端是否固定，使用中如没固定，加上滑轮沟槽R偏小，钢丝绳随着收放，会逐步向钢丝绳松捻的方向旋转，旋转到一定限度，内层股就会应力聚集，导致中心股突出。也就是通常说的滑轮与绳径不匹配，具体分析请详见
提示：当钢丝绳出现长度堆积时，钢丝绳就立即报废。

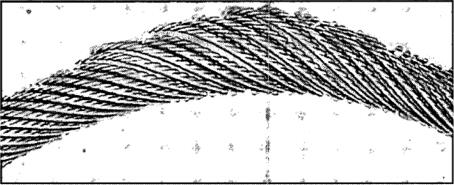

图9 磨损
图10 变形
a. 由于绳芯扭曲变形使局部钢丝绳直径增大
b. 钢丝绳局部压扁
分析：钢丝绳局部被压扁是由于机械事故造成的
钢丝绳的非正常损坏原因很复杂，有钢绳自身质量原因也有使用安装不当原因，但更多是后者。技术人员必须要通过现场检查设备情况，设备工况，询问安装使用情况才能判断。
类似35XK7结构的非旋转钢丝绳，对使用条件相对普通旋转绳更严格，安装时绳子的应力一定要卸掉，理论上要配合应力释放器使用；钢绳的入绳角度要不大于1.5度。
当然，35*K7这种绳属于多股抗旋转钢丝绳，多层股压实耐磨结构，生产制造难度要大一些，有些厂家的产品质量并不过关很多工序未做但价格低廉，客户使用后短时间就出现了很多问题。所以建议用户在选绳的时候选择一些大的品牌厂家的产品。
旋挖钻机钢丝绳使用过程中经常会出现这样那样的问题，客户也会咨询绳子出现问题的情况下面就旋挖钻机钢丝绳使用过程中出现的问题进行一下汇总：
图1至图10给出了钢丝绳出现变形现象的典型图例。
图1 钢丝挤出
分析：钢丝绳钢丝挤出变形常因受力不均载荷引起。
图2 钢丝绳笼状畸变
分析：这种变形出现在具有钢芯的钢丝绳上。当外层绳股发生脱节或变得比内部绳股长的时候就会发生这种变形。具体分析请见：钢丝绳散股和“鸟笼”的形成及预防措施
提示：当钢丝绳出现笼形畸变时，钢丝绳就立即报废。
图3 钢丝绳弯折
图4 扭结
图5 阻旋转钢丝绳内部股绳突出
分析：1. 安装：没按规范放线，额外增加应力，运行后内外层不同步，导致中心股突出。
2. 钢丝绳使用终端是否固定，使用中如没固定，加上滑轮沟槽R偏小，钢丝绳随着收放，会逐步向钢丝绳松捻的方向旋转，旋转到一定限度，内层股就会应力聚集，导致中心股突出。也就是通常说的滑轮与绳径不匹配，具体分析请见：
提示：当钢丝绳出现股绳突出时，钢丝绳就立即报废。
图6 疲劳断丝
a.压实股填塑钢丝绳疲劳断丝
b.钢芯疲劳断丝
c. 绳芯外露及疲劳断丝
图7 压痕
分析：外层股间相互挤压，也就是压溃。钢丝绳在卷筒上卷乱后容易产生压溃现象。钢丝绳在卷筒上卷乱时，相互倾轧，在操作时会发出“轧吱轧吱”的声响。由压溃造成的钢丝绳损伤会在局部迅速出现断丝与压扁的痕迹。
图8 长度堆积
a. 外层股由于剧烈移动时多余的长度堆积在芯子上。
b. 被扭转的钢丝绳堆积在滑轮某一点上，导致钢芯产生了多余的股长。
分析：1. 安装：没按规范放线，额外增加应力，运行后内外层不同步，导致中心股突出。
2. 钢丝绳使用终端是否固定，使用中如没固定，加上滑轮沟槽R偏小，钢丝绳随着收放，会逐步向钢丝绳松捻的方向旋转，旋转到一定限度，内层股就会应力聚集，导致中心股突出。也就是通常说的滑轮与绳径不匹配，具体分析请详见
提示：当钢丝绳出现长度堆积时，钢丝绳就立即报废。
图9 磨损
图10 变形
a. 由于绳芯扭曲变形使局部钢丝绳直径增大
b. 钢丝绳局部压扁
分析：钢丝绳局部被压扁是由于机械事故造成的
钢丝绳的非正常损坏原因很复杂，有钢绳自身质量原因也有使用安装不当原因，但更多是后者。技术人员必须要通过现场检查设备情况，设备工况，询问安装使用情况才能判断。
类似35XK7结构的非旋转钢丝绳，对使用条件相对普通旋转绳更严格，安装时绳子的应力一定要卸掉，理论上要配合应力释放器使用；钢绳的入绳角度要不大于1.5度。
当然，35*K7这种绳属于多股抗旋转钢丝绳，多层股压实耐磨结构，生产制造难度要大一些，有些厂家的产品质量并不过关很多工序未做但价格低廉，客户使用后短时间就出现了很多问题。所以建议用户在选绳的时候选择一些大的品牌厂家的产品。
